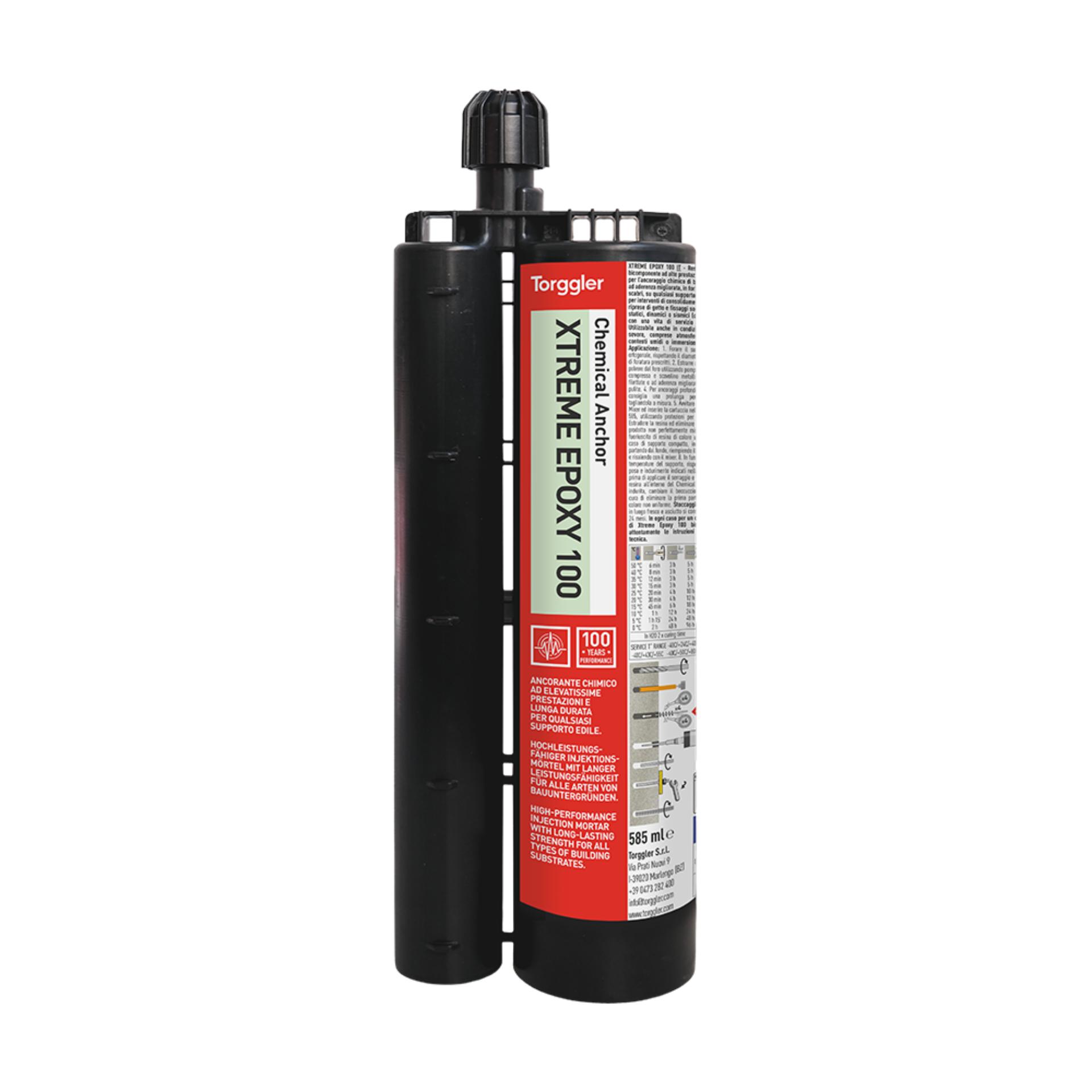

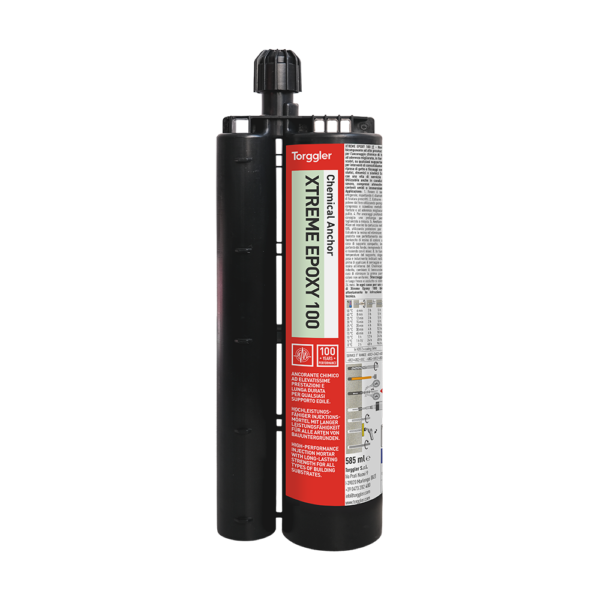

Xtreme Epoxy 100
Hochleistungsfähiger chemischer Epoxidanker für strukturelle Befestigungen schwerer Lasten auch in Erdbebengebieten mit einer Lebensdauer von 100 Jahren.
Hochleistungsfähiger chemischer Epoxidanker für strukturelle Befestigungen schwerer Lasten auch in Erdbebengebieten mit einer Lebensdauer von 100 Jahren.
Mehr entdecken
Reiner, styrolfreier Zweikomponenten-Epoxid-Chemieanker. ETA-zertifiziertes Produkt (European Technical Assessment) für die Verankerung in Beton gemäß EAD 330499-01-0601 und EAD 330087-01-0601 in Übereinstimmung mit der Bauprodukteverordnung 305/2011. Ebenfalls geeignet für Befestigungen auf Mauerwerk und Holz sowie für Konsolidierungsarbeiten. Lebensdauer von 100 Jahren gegenüber dem Standardwert von 50 Jahren, ideal für Großprojekte. Seismische Qualifikation C2 für Gewindestangen und für nachträglich installierte Verbindungen von Stangen mit verbesserter Haftung. Dank seiner Thixotropie ist die Anwendung über Kopf möglich. Auch bei nassen Untergründen und überfluteten Bohrlöchern, einschließlich Unterwasserbefestigungen, anwendbar, ohne die Belastungszeiten zu verdoppeln. Dank seines hohen Haftwertes kann es auf perfekt glatten Bohrlöchern aus Diamantbohrungen angewendet werden. Dank seiner langsamen Aushärtung kann es für Verankerungen mit einer Bohrlochtiefe von bis zu 2,5 Metern verwendet werden. Es bietet jedoch kurze Spannzeiten, um die Produktivität auf der Baustelle zu steigern. Es kann auch als Reparatur- und Füllmasse verwendet werden. Umweltqualifikationen in Bezug auf VOC-Emissionen LEED GOLD und entspricht den CAM-Anforderungen.
Xtreme Epoxy 100ist bei Lagerung an einem trockenen, geschützten Ort in der verschlossenen Originalverpackung mindestens 14 Monate haltbar.
| Code | Zwei Komponenten | Verpackung | Packung | Barcode |
|---|---|---|---|---|
| 8455 | 2 Komponenten | Kartusche | 12x585 ml |
In Kombination mit Gewindestangen oder Stangen mit verbesserter Haftung findet es in zahlreichen Situationen zur Befestigung schwerer Lasten oder dort Anwendung, wo aufgrund kritischer Temperaturen (<0 °C oder >+30 °C) der Einsatz anderer Verankerungen unmöglich ist, auch in glatten Bohrlöchern. Da es kein Styrol enthält, kann es auch in geschlossenen Räumen verwendet werden.

ANWENDUNGEN GEMÄSS DER VERANKERUNGSTHEORIE EC-2:
Lastdaten mit maximaler effektiver Verankerungstiefe mit gerissenem Beton OPZ.1 C20/25 und Gewindestange aus Stahl 8.8:
| Stange | Effektive Verankerungstiefe | Charakteristische Zuglast | Charakteristische Scherbelastung | Bemessungszuglast | Bemessungsscherkraft | Zulässige Zugbelastung | Zulässige Scherlast |
|---|---|---|---|---|---|---|---|
| d [mm] | hef max [mm] | NRk [kN] | VRk [kN] | NRd [kN] | VRd [kN] | NRec [kN] | VRec [kN] |
| M12 | 240 | 63,3 | 34,0 | 42,2 | 27,2 | 30,1 | 19,4 |
| M16 | 320 | 120,5 | 63,0 | 80,3 | 50,4 | 57,4 | 36,0 |
| M20 | 400 | 175,8 | 98,0 | 117,2 | 78,4 | 83,7 | 56,0 |
| M24 | 480 | 289,2 | 141,0 | 192,8 | 112,8 | 137,7 | 81,0 |
| M27 | 540 | 320,3 | 184,0 | 213,5 | 147,2 | 152,5 | 105,1 |
| M30 | 600 | 367,2 | 224,0 | 244,8 | 179,9 | 174,9 | 128,0 |
Belastungsdaten mit maximaler effektiver Verankerungstiefe mit rissigem Beton OPZ.1 C20/25 und Rebar B450C – BST500:
| Stabdurchmesser | Effektive Verankerungstiefe | Charakteristische Zugbelastung | Charakteristische Scherbelastung | Bemessungszuglast | Bemessungsscherkraft | Zulässige Zugbelastung | Zulässige Scherlast |
|---|---|---|---|---|---|---|---|
| d [mm] | hef Max [mm] | NRk [kN] | VRk [kN] | NRd [kN] | VRd [kN] | NRec [kN] | VRec [kN] |
| Ø8 | 160 | 27,6 | 13,8 | 19,7 | 9,2 | 14,1 | 6,6 |
| Ø10 | 200 | 43,2 | 21,6 | 30,9 | 14,4 | 22,0 | 10,3 |
| Ø12 | 240 | 62,2 | 31,1 | 44,4 | 20,7 | 31,7 | 14,8 |
| Ø14 | 280 | 84,7 | 42,3 | 60,5 | 28,2 | 43,2 | 20,2 |
| Ø16 | 320 | 110,6 | 55,3 | 79,0 | 36,9 | 56,4 | 26,3 |
| Ø18 | 360 | 140,0 | 70,0 | 100,0 | 46,7 | 71,4 | 33,3 |
| Ø20 | 400 | 172,8 | 86,4 | 123,4 | 57,6 | 88,2 | 41,1 |
| Ø22 | 440 | 209,1 | 104,5 | 149,3 | 69,7 | 106,7 | 49,8 |
| Ø25 | 500 | 270,0 | 135,0 | 192,8 | 90,0 | 137,7 | 64,3 |
| Ø28 | 560 | 338,7 | 169,3 | 241,9 | 112,9 | 172,8 | 80,6 |
| Ø30 | 600 | 388,8 | 194,4 | 277,7 | 129,6 | 198,4 | 92,6 |
| Ø32 | 640 | 442,3 | 221,2 | 316,0 | 147,4 | 225,7 | 105,3 |
| Ø40 | 800 | 653,5 | 345,6 | 435,6 | 230,4 | 311,2 | 164,6 |
NACHTRÄGLICH INSTALLIERTE VERBINDUNGEN VON STÄBEN MIT VERBESSERTER HAFTUNG GEMÄSS REBAR EC-2:
Belastungsdaten für Beton und Rebar B450C – BST500:
| Stabdurchmesser | HAFTSPANNUNG fbd [N/mm2] |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| (d) | C 12/15 | C 16/20 | C 20/25 | C 25/30 | C 30/37 | C 35/45 | C 40/50 | C 45/55 | C 50/60 |
| Ø 8 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 10 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 12 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 14 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 16 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 20 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 25 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 26 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,3 |
| Ø 28 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,0 |
| Ø 30 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,0 |
| Ø 32 mm | 1,6 | 2,0 | 2,3 | 2,7 | 3,0 | 3,4 | 3,7 | 4,0 | 4,0 |
| Ø 36 mm | 1,5 | 1,9 | 2,2 | 2,6 | 2,9 | 3,3 | 3,6 | 3,6 | 3,6 |
| Ø 40 mm | 1,5 | 1,8 | 2,1 | 2,5 | 2,8 | 3,1 | 3,1 | 3,1 | 3,1 |
BELASTUNGSDATEN FÜR BEFESTIGUNGEN AUF HOLZ UND MAUERWERK:
| Material | Stabtyp | Ø Stange | Zulässige Zugbelastung | Zulässige Scherbelastung |
|---|---|---|---|---|
| (d) | NR,c [kN] | VR,c [kN] | ||
| Vollziegel | A2-70 / A4-70 / ≥ 4,6 | M8 – Ø8 | 2,0 | 3,0 |
| A2-70 / A4-70 / ≥ 4,6 | M10 – Ø10 | 2,6 | 3,4 | |
| A2-70 / A4-70 / ≥ 4,6 | M12 – Ø12 | 2,8 | 3,9 | |
| A2-70 / A4-70 / ≥ 4,6 | M16 – Ø16 | 4,0 | 4,2 | |
| Lamellenholz | Rebar (*) ≥ 4,6 / A2-70 / A4-70 | M8 – Ø8 | 3,2 | — |
| Rebar (*) ≥ 4,6 / A2-70 / A4-70 | M10 – Ø10 | 4,2 | — | |
| Rebar (*) ≥ 4,6 / A2-70 / A4-70 | M12 – Ø12 | 6,1 | — | |
| Bewehrungsstahl (*) ≥ 4,6 / A2-70 / A4-70 | M16 – Ø16 | 10,7 | — | |
Für die vorgesehenen Geometrien und Verlegebedingungen wird zusätzlich zu den Belastungswerten für alle in der Richtlinie vorgesehenen Verlegebedingungen die Konsultation von ETA – 22/0469 und ETA – 22/0468 empfohlen.
